电路板测试方法？

一、电路板测试方法？

电路板测试的方法有很多种，以下是一些常见的测试方法：

静态测试：静态测试是指在不加电的情况下，通过目视或借助一些工具来检查电路板的外观、连接器和电路元件的分布等，以确定是否存在明显的物理缺陷或布局问题。

动态测试：动态测试是指在加电的情况下，通过输入一些信号来观察输出结果，以评估电路板的功能是否正常。动态测试通常用于检测电路板上的逻辑错误或线路问题。

模拟测试：模拟测试是指使用模拟信号来测试电路板，例如使用电压、电流或温度等参数来模拟实际情况，以检查电路板在不同环境下的性能表现。

数字测试：数字测试是指使用数字信号来测试电路板，例如使用二进制代码来测试数字电路板。数字测试通常用于测试数字电路板或计算机系统的中的各个部件。

功能测试：功能测试是指测试电路板是否按照设计要求工作。功能测试通常是通过模拟实际使用情况下来检测电路板的各种功能是否正常。

边界测试：边界测试是指测试电路板在极端情况下的性能表现，例如在高温、低温、高湿度等极端环境下的表现。

以上是一些常见的电路板测试方法，具体的测试方法会根据不同的电路板和应用场景而有所不同。

二、pcb电路板软件测试流程？

1、电路板拿到后，要观察电路板线路有无损伤，焊盘有无损坏；

2、用万用表测量电源与地、不同电源之间，不同地之间是否有短路；

3、焊接的时候先焊电源部分，并将电源调试成功；

4、再焊CPU及外围阻容、晶振及复位电路，焊接后重新测试电源与地，避免焊接时候的短路和热击穿；

焊接CPU后测试：需要确认晶振可正常起振，能正常复位。可进行程序的下载以及仿真。调试的时候应确保能够设置对应的IO口，可直接设置IO口点亮LED灯。

5、焊接SDRAM，并进行调试。

6、焊接串口，并与电脑连接进行串口输入输出调试；

7、焊其它的外围器件，与软件结合进行对应的硬件调试。

焊接完成的板子测试流程

通电前检测：

一个电路板焊接完后，在检查电路板是否可以正常工作时，通常不直接给电路板供电，而是要按下面的步骤进行，确保每一步都没有问题后再上电也不迟：

1、连线是否正确：对照原理图检查板子连线是否正确，按照电路图的线路逐一检查；

2、检查元器件安装情况： 二极管 极性电容 以及芯片 的安装是否有误。 检查各个器件的焊接是否有虚焊。

3、检查电源接口及其它是否有短路： 检查电源、各个电平之间是否有短路。 电路设计中应该增加保护电路如自恢复保险丝。电源部分可以设计0Ω电阻，在上电测试电源前线不焊接其，以免电平不正常烧毁后面单元的芯片。

通电后检测：

通电后依照下述步骤进行检查：

1、 通电观察：通电后不要急于测量电气指标， 而要观察电路有无异常现象， 例如有无冒烟现象，有无异常气味，手摸集成电路外封装，是否发烫等。如果出现异常现象，应即关断电源，待排除故障后再通电检查。

2、静态测试：逐级检查电平状态是否达到预期，逐步恢复焊接0Ω电阻。 子电路的调试顺序一般按信号流向进行，将前面调试过的电路输出信号作为后一级的输入信号，为最后统调创造条件。

3、动态测试：逐步加入外部输入、输出信号，对系统各个部分进行调试。这一步需结合软件进行联合调试。

三、PCB电路板开短路测试？

1、PCB电路板开路和短路测试，就是在线路的端点放上测试针，通电，同一网络(线路)，电阻大于最低导通电阻，显示为开路，不同网络(线路)，电阻小于最低绝缘电阻，显示为短路；

2、飞针测试就是程序控制的移动探针，飞针测试有电容法和电阻法两种测试方式。

原理就是：

电容法：两个导体之间可以形成一个电容 ，通过软件对"标准板"的“学习”得到标准电容值，低于标准为短路高于标准为开路；

电阻法：同样，两个导体之间可以看成一个电阻 ，通过软件对"标准板"的“学习”得到标准电阻值，低于标准为开路高于标准为短路。

四、电路板上的电阻怎么测试？

这就要对该电路接入电阻的部分有一个大概的了解，比如接入该电阻的二个点是否有电感二极管短路线圈等等，能影响你对电阻测量的东西。

再通过测量结果时行原则判断，比如你查看待测的电阻是1K的，如果测得的数值小于1K是正常的。如果大于1K那就说明该电阻可能已经断了。当然如果测得的电阻是0，那么你就要查看一下有没有足以影响测量的其它东西了。如果没有说明该电阻已经短路了。

五、米家加湿器电路板怎么测试？

1、测试米家加湿器电路板需要一定的专业知识和测试工具，对于普通人而言可能比较困难。

2、首先需要使用万用表测试电路板上的各个元件是否正常，比如电阻、电容、晶体管等等；然后需要使用示波器测试信号波形是否正常；最后需要通过模拟电源进行电源电压测试。

3、如果不是专业人士，建议寻求专业人员的帮助进行测试，以免对电路板造成不必要的损坏。

六、电路板测试点怎么测量？

电路板测试点，可以使用万用表或示波器等仪器进行测量。常用的测量参数包括电压、电流、电阻、电容等。

在进行测试前，应该确保电路板正常供电，测试仪器选择适当的测量范围和测量方式。通过针对不同测试点的测量结果分析，可以检查电路板是否正常工作，定位故障并进行修复。

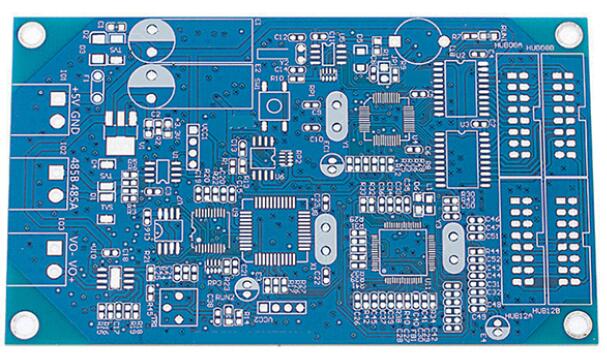

七、电路板光板测试主要检什么？

电路板光板测试主要检测印刷线路的连通性、短路、断路、阻抗值、电容值、电阻值、信号噪声等性能指标是否符合规定要求。

测试时需要利用光板测试仪对电路板进行电学和光学检测，检测结果将直接影响电路板的可靠性和稳定性。

同时，测试还能帮助发现生产和组装过程中可能存在的问题，并及时纠正，提高产品的质量，降低故障率，保证电路板的正常运行。

八、储纬器电路板怎样测试故障？

电子电路故障排查一般可以通过输入到输入顺序检测，也可以从输出到输入的反向方法检测。

各种时好时坏电气故障大概包括以下几种情况：

一、接触不良：

板卡与插槽接触不良、缆线内部折断时通时不通、电线插头及接线端子接触不好、元器件虚焊等皆属此类。

解决此类故障的办法是仔细检查怀疑的接插件，看看有没有明显的氧化或者接触不良现象，刮锉氧化的金属接触点，拨动调整接触点的位置，处理后重新拨试验接触是否良好。

二、信号受干扰：

对数字电路而言，在某种特定的情况我醉欲眠下，故障才会呈现。有可能确实是干扰太大影响了控制系统使其出错，也有电路板个别元件参数或整体表现参数出现了变化，使抗干扰能力趋向临界点，从而出现故障。

这类故障着重检查设备是否接地良好，使用试电笔检查设备外壳是否带电，或者使用成用表交流测量设备外壳对大地是否有较高电压，一般在1V以下，如果10V以上就要怀疑接地是否良好。

三、元器件热稳定性不好：

从大量的维修实践来看，其中首推电解电容的热稳定性不好，其次是其他电容、三极管、二极管、IC、电阻等。

1、这种故障一般会伴随机器开机时间的推移而出现或消失，实质是故障随某个故障元件的温度变化而变化。例如电解电容老化引起的故障，一般是刚通电就出现故障，而通电一段时间后故障消失，即冷机时有故障，而热机时无故障。

其实质是：老化电解电容的电容量随着温度变化，温度低时容量小，造成滤波不良，电路板不能正常工作，而随着通电时间处长人，电解电容的温度上升，容量随之增加，满足滤波条件，从而故障又消失了。

2、热稳定性故障属于软故障，维修时不容易直接检测确定故障元件，但可以通过人为对怀疑元件升温或降温的办法来缩小检查范围。可使用电吹风或电热枪对怀疑元件加热，使用棉签蘸酒精对怀疑元件散热降温。而电容的好坏使用VI曲线测试很容易判别出来。

四、电路板上有湿气、积尘等：

湿气和积尘会导电，具有电阻效应，而且在热胀冷缩的过程中，阻值还会变化，这个电阻值会同其他元件有关联效果，效果比较强时就会改变电路参数，使故障发生。

这类故障可以通过对电路板加以清洗解决。建议使用洗板水清洗电路板，或者直接使用清水清洗，再使用电吹风彻底吹干。不建议使用酒精，因为酒精清洗后很容易在板上留下一些白色物质。

五、软件也是考虑因素之一：

电路中许多参数使用软件来调整，某些参数的裕量调得太低，处于临界范围，当机器运行工况符合软件判定故障的理由时，那么报警变会出现。

故障检测判断方法：

方法一、直接观察：

电路发生故障时，通常情况下不会立即去使用仪器测量，而是用肉眼观察去查找电路可能存在的异常部位。而直接观察方法又分为不通电跟通电检测

不通电检测即检查电源电压的等级跟极性是否符合电路要求;电解电容的极性跟二三极管的管脚位置、集成电路的引脚位是不是出现虚焊、错焊跟出现交叉等问题;布线是否存在不合理的地方;印刷版在印制的时候有没有线路出现断线;电阻跟电容有为明显烧焦问题。

而通电检查主要是观察元器件有没有过热、冒烟和明显焦味，电子管跟示波管的灯丝有没有存在高压打火等问题。

方法二、万用表检测：

万用表检测主要是检查静态工作点，其中电子电路的供电系统、三极管、集成块跟线路中的电阻值及直流工作状态可以利用万用表进行检测。检测看是否数值正常。

方法三：信号寻迹法：

在复杂的电路中，可以通过在输入端接入一个信号，然后通过示波器从前级到后级或者从后级到前级一级一级观察波形跟幅值变化，最终查看哪一级出现异常。

方法四：对比方法：

对比法较为直观，主要是通过将疑似故障电路跟一个工作状态正常的相同电路进行参数对比，查找其中是否存在参数差距较大的值，再进行故障原因分析，最总判断故障位置。

方法五：替换法：

对于故障不明显的电子电路，在无法进行直观的判断或疑似故障点时，可利用现有的相同元件进行替换，通过替换观察电路是否变化，来缩短故障判断方位。

方法六：旁路检查法：

如果电路中存在寄生震荡现象，那么就可以利用一定容量的电容器，将电容器跨接在需要检查的地方或参考接地点之间，然后观察震荡是否存在，如果震荡消失，则说明震荡是产生在前级电路或者附近的电路中。

如果没有，则往后移动，继续寻找检查点。电容器的选择应该注意旁路电容不要过大，能够较好的消除不利的信号就行。

九、电路板上元器件怎么测试好坏？

可以使用万用表测量元件的好坏。因为万用表内置了各种测量功能，包括电压、电流、电阻、导通等，可以通过选择不同的测量模式来检验电路板上的电子元件是否正常工作。

同时，万用表也可以在检测过程中提供实时的数值显示和警报，方便用户进行实时判断和修复。

如果需要更加精确的测量结果，也可以使用示波器等专业仪器进行测量。但相对来说，万用表的使用更加简单易懂，对于普通用户而言是一种更为方便的选择。
